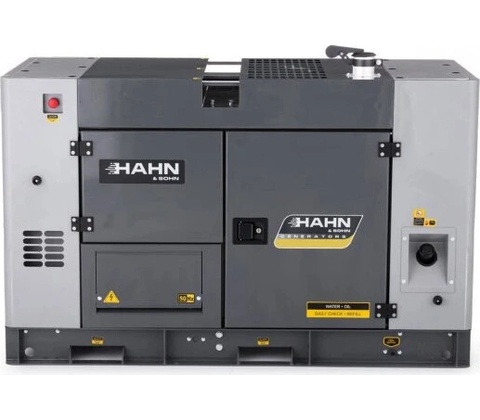

Hahn & Sohn HDE30SS3

Dieselová elektrocentrála Hahn & Sohn HDE30SS3 je navrhnutá pre používateľov, ktorí potrebujú stabilné trojfázové napájanie s dostatočnou výkonovou rezervou. Uplatnenie nájde ako záložný zdroj pre objekty a technológie aj ako hlavný zdroj energie na miestach, kde nie je k dispozícii elektrická sieť.

• Pri prevádzke na frekvencii 50 Hz ponúka generátor menovitý výkon 30 kVA / 24 kW a krátkodobý záložný výkon 32,5 kVA / 26 kW. Výstupné napätie je 400/230 V, menovitý prúd 43,5 A a účinník 0,8. Generátor pracuje pri štandardných 1 500 ot./min., čo je vhodné pre stabilnú prevádzku profesionálnej dieselovej elektrocentrály.
• Pohon zabezpečuje štvorvalcový radový motor Weichai WP2.3D33E200 so zdvihovým objemom 2,289 l. Ide o štvortaktný, priamo vstrekovaný, turbodúchadlom preplňovaný a vodou chladený dieselový motor s menovitým výkonom 30 kW. Elektrické štartovanie pracuje s napätím 12 V a štartérom s výkonom 3,5 kW.
• Bezkefový alternátor XINGNUO XND184J-1 využíva samobudenie a automatickú reguláciu napätia AVR. Toto vyhotovenie pomáha udržiavať stabilné výstupné napätie pri zmenách zaťaženia. Alternátor je štvorpólový a má triedu izolácie H.
• Prevádzka generátora sa ovláda prostredníctvom digitálneho riadiaceho panela HGM4010N. Obsluha má k dispozícii prevádzkový displej, ukazovateľ hladiny paliva, hlavný vypínač, istič a samostatné tlačidlo núdzového zastavenia. Hlavný istič chráni generátor a pripojené spotrebiče pri preťažení, skrate alebo inej elektrickej poruche.
• Celá sústava je umiestnená v uzavretom odhlučnenom kryte. Kryt obmedzuje šírenie prevádzkového hluku a zároveň chráni motor, alternátor a ďalšie vnútorné súčasti. Udávaná hladina hluku je 51 dB(A) vo vzdialenosti 7 m. Viaceré servisné dvere umožňujú pohodlný prístup k motoru, alternátoru, filtrom, batérii a chladiacemu systému.
• Pevný základový rám je vybavený otvormi na manipuláciu vysokozdvižným vozíkom. Samostatné servisné vývody na vypúšťanie motorového oleja a chladiacej kvapaliny uľahčujú pravidelnú údržbu bez potreby zložitého prístupu do vnútorného priestoru.

Zásuvky

Elektrocentrála HDE30SS3 štandardne neobsahuje zásuvky ani pripojovacie káble, ale je vybavená výstupným rozvádzačom. V prípade potreby je možné centrálu upraviť na mieru a doplniť o vybrané zásuvky, ističe a káblové vývody podľa požiadaviek konkrétnej prevádzky.

Poznámka: Zariadenie sa dodáva pripravené na použitie – s olejovou a chladiacou náplňou, nabitou batériou a po vykonanej prevádzkovej skúške. Pred prvým spustením odporúčame preštudovať návod na použitie, skontrolovať hladiny prevádzkových kvapalín, stav batérie a celkový stav zariadenia.

• PREČO SI HO ZÁKAZNÍCI VYBERAJÚ
  • Menovitý výkon 24 kW / 30 kVA pre náročnejšie trojfázové aplikácie
  • Záložný výkon až 26 kW / 32,5 kVA
  • Štvorvalcový preplňovaný motor Weichai
  • Bezkefový alternátor s automatickou reguláciou napätia AVR
  • Odhlučnený kryt s viacerými servisnými dverami
  • Digitálne ovládanie, hlavný istič a núdzové zastavenie

TIP Z PRAXE

Pri výbere výkonu nezapočítavajte iba bežný príkon pripojených zariadení. Motory, čerpadlá, kompresory a ďalšie indukčné spotrebiče môžu pri rozbehu krátkodobo vyžadovať niekoľkonásobne vyšší prúd. Výkon generátora, istenie a prierez káblov preto odporúčame pred inštaláciou konzultovať s kvalifikovaným elektrikárom.

KĽÚČOVÉ VLASTNOSTI

• Trojfázový dieselový generátor
• Menovitý výkon 30 kVA / 24 kW
• Záložný výkon 32,5 kVA / 26 kW
• Výstupné napätie 400/230 V
• Menovitý prúd 43,5 A
• Frekvencia 50 Hz
• Motor Weichai WP2.3D33E200
• Priame vstrekovanie a preplňovanie turbodúchadlom
• Kvapalinové chladenie motora
• Bezkefový alternátor s AVR
• Elektrické štartovanie 12 V
• Digitálny riadiaci panel HGM4010N
• Hlavný istič a tlačidlo núdzového zastavenia
• Uzavretý odhlučnený kryt
• Servisné dvere na oboch stranách
• Ukazovateľ hladiny paliva
• Otvory na manipuláciu vysokozdvižným vozíkom
• Servisné vývody oleja a chladiacej kvapaliny
• Výstup prostredníctvom rozvádzača
• Možnosť individuálneho doplnenia zásuviek a káblových vývodov

POUŽITIE / INŠTALÁCIA / OBSLUHA

Vhodné použitie

Generátor je možné využiť napríklad ako:

• záložný zdroj pre výrobné a prevádzkové objekty,
• hlavný zdroj na miestach bez elektrickej prípojky,
• napájanie stavieb a montážnych pracovísk,
• zdroj pre dielne a servisné prevádzky,
• napájanie poľnohospodárskych objektov,
• zdroj energie pre čerpadlá, motory a ďalšie trojfázové zariadenia.

Umiestnenie a inštalácia

• Generátor umiestnite na pevný, rovný a dostatočne únosný podklad.
• Zabezpečte dostatočný prívod čistého vzduchu na spaľovanie a chladenie.
• Zabráňte opätovnému nasávaniu horúceho vzduchu a výfukových plynov.
• Návod odporúča zachovať odstup aspoň 1 m od stien a 2 m od stropu.
• Výfukové plyny musia byť bezpečne odvádzané mimo obytných a pracovných priestorov.
• Pri inštalácii vo vnútri objektu je potrebné zabezpečiť zodpovedajúce vetranie a odvod spalín.
• Generátor aj pripojené spotrebiče musia byť správne uzemnené.
• Elektrické zapojenie a prípadné pripojenie k objektu musí vykonať kvalifikovaný elektrikár.

Pred prvým spustením

• Preštudujte si kompletný návod na použitie.
• Skontrolujte hladinu motorového oleja.
• Skontrolujte hladinu chladiacej kvapaliny.
• Skontrolujte množstvo paliva.
• Overte stav a pripojenie batérie.
• Skontrolujte zariadenie na prípadné úniky prevádzkových kvapalín.
• Overte dotiahnutie spojov a stav kabeláže.
• Skontrolujte, či nie je zablokovaný prívod a výstup vzduchu.
• Nastavte hlavný istič do polohy OFF.
• Generátor spúšťajte bez pripojenej záťaže.

Základné spustenie

• Skontrolujte pripravenosť generátora a vypnutý hlavný istič.
• Zapnite napájanie ovládacieho panela.
• Spustite motor pomocou elektrického štartovania.
• Nechajte motor niekoľko minút bežať bez zaťaženia.
• Skontrolujte napätie, frekvenciu a prípadné výstražné hlásenia.
• Zapnite hlavný istič.
• Pripájajte jednotlivé spotrebiče postupne.
• Počas prevádzky kontrolujte prevádzkové hodnoty, hluk, vibrácie a prípadné úniky.

Zastavenie generátora

• Postupne odpojte pripojené spotrebiče.
• Vypnite hlavný istič.
• Nechajte generátor niekoľko minút bežať bez zaťaženia.
• Zastavte motor pomocou ovládacieho panela.
• Núdzové tlačidlo používajte iba v prípade skutočnej núdze.

Manipulácia a preprava

• Na manipuláciu použite otvory v ráme určené pre vysokozdvižný vozík alebo zodpovedajúce zdvíhacie body.
• Generátor nezdvíhajte za nevhodné časti krytu.
• Počas prepravy ho vždy pevne zaistite proti pohybu.
• So strojom nemanipulujte, pokiaľ je motor v chode.
• Hmotnosť zariadenia vyžaduje zodpovedajúcu manipulačnú techniku.
