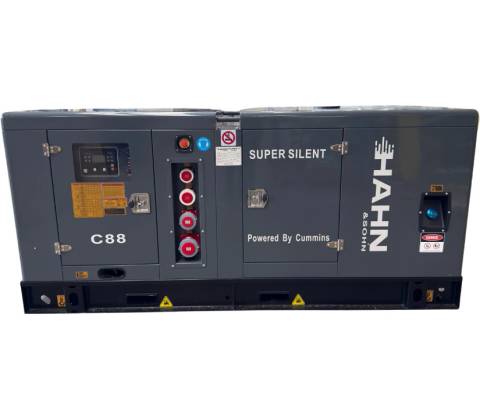

Hahn & Sohn C88

C88 je naftová elektrocentrála pro provozovny, stavby i záložní napájení, kde potřebujete třífázový proud 400 V / 50 Hz (alternátor je určen pro 230/400 V). Motor Cummins 4BTA3.9-G11 má 4 válce a objem 3,9 l, je přeplňovaný turbodmychadlem s chlazením plnicího vzduchu a běží na jmenovitých 1 500 ot/min. Otáčky řídí elektronický regulátor.

• Elektrickou část tvoří jednoložiskový alternátor Stamford UCI224G s bezkartáčovým samobuzením, krytím IP 23, izolací třídy H a přesností regulace napětí ±0,5 %. Alternátor má 12 vývodů.
• Řízení má na starosti ComAp InteliLite 4 AMF25 se 7místným displejem, zabudovaným regulátorem otáček a AVR. Jednotka hlídá výkon generátoru (kW, kVA), chrání před přetížením, hlídá selhání startu a umožňuje nouzové zastavení.
• Nafta se plní do nádrže v rámu o objemu 160 l. Spotřeba při trvalém výkonu je 17,6 l/h při 100 %, 13,2 l/h při 75 %, 9,1 l/h při 50 % a 5,3 l/h při 25 % zatížení. Z objemu nádrže vychází provoz přibližně 9,1 hodiny při 100 % zatížení. Součástí stroje je palivový, olejový a vzduchový filtr, hlavní jistič a výfukový systém s tlumičem.
• Přímo na stroji jsou čtyři průmyslové třífázové zásuvky na společné liště, označené L1-L4. Rozvaděč obsahuje hlavní čtyřpólový jistič CHINT 160 A se ochranou proti unikajícímu proudu a sadu jističů pro jednotlivé výstupy. Ovládací panel je za průhledným okénkem a na kabině je tlačítko nouzového zastavení. Nafta se plní plnicím hrdlem na boku kabiny. Kabina se zavírá na zámky a motorový prostor je přístupný z obou stran. Základový rám má otvory pro vysokozdvižný vozík.

Proč si ho zákazníci vybírají

• Motor Cummins a alternátor Stamford - značkové komponenty.
• Třífázový výstup 400 V s výkonem 80 kVA (prime) / 88 kVA (standby).
• Zvukově izolovaná kabina - 72 dB ve 7 m.
• Nádrž 160 l v rámu - přibližně 9,1 hodiny provozu při 100 % zatížení.
• Řídicí jednotka ComAp AMF25 s displejem a ochranami.
• Průmyslové zásuvky přímo na stroji a jistič s ochranou proti unikajícímu proudu
• Záruka 12 měsíců nebo 1 000 provozních hodin na motor i alternátor (platí, co nastane dříve).

Tip z praxe

Při plánování umístění počítejte s hmotností 1 310 kg a rozměry 2 750 x 1 050 x 1 250 mm. Elektrické připojení do sítě a případné automatické přepínání nechte provést kvalifikovanému elektrikáři.

Klíčové vlastnosti

• Výkon 80 kVA / 64 kW (prime), 88 kVA / 70 kW (standby)
• Palivo: nafta, nádrž 160 l
• Napětí 400 V, 50 Hz, třífázový, jmenovitý proud 115 A
• Motor Cummins 4BTA3.9-G11, 4 válce, 3,9 l, turbo s chlazením plnicího vzduchu
• Alternátor Stamford UCI224G, IP 23, izolace H, AVR ±0,5 %
• Řídicí jednotka ComAp InteliLite 4 AMF25, 7místný displej
• Hladina hluku 72 dB ve 7 m
• Hlavní jistič 160 A, čtyři zásuvky na stroji, tlačítko nouzového zastavení
• Záruka 12 měsíců / 1 000 hodin

Použití / Instalace / Obsluha

• Určena pro provoz na naftu (dieselové palivo).
• Stroj se dodává v jednom kuse na rámu určeném k manipulaci vozíkem.
• Připojení do elektrické sítě musí provést kvalifikovaný elektrikář.
• Návod k instalaci, obsluze a údržbě (bezpečnostní pokyny, instalace, manipulace, uvedení do provozu, údržba baterie) je ke stažení u produktu.
• Náplně: motorový olej 10,9 l, chladicí kapalina (jen motor) 8,3 l.
