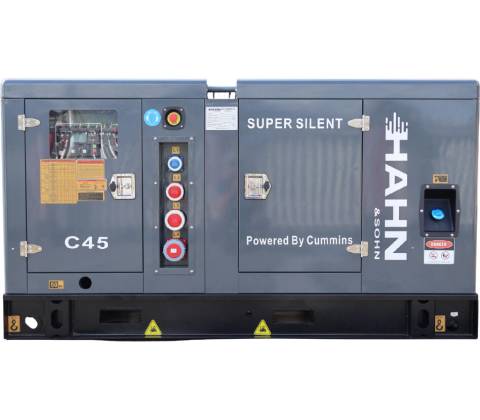

Hahn & Sohn C45

C45 je naftová elektrocentrála pro dílny, stavby, provozovny i záložní napájení, kde potřebujete třífázový proud 400 V / 50 Hz (alternátor je určen pro 230/400 V). Motor Cummins 4BT3.9-G2 má 4 válce a objem 3,9 l, je přeplňovaný turbodmychadlem a běží na jmenovitých 1 500 ot/min. Otáčky řídí elektronický regulátor.

• Elektrickou část tvoří jednoložiskový alternátor Stamford S1L2-K1 s bezkartáčovým samobuzením, krytím IP 23, izolací třídy H a přesností regulace napětí ±0,5 %. Alternátor má 12 vývodů.
• Řízení má na starosti ComAp InteliLite 4 AMF25 se 7místným displejem, zabudovaným regulátorem otáček a AVR. Jednotka hlídá výkon generátoru (kW, kVA), chrání před přetížením a hlídá selhání startu. Ovládací panel je za průhledným okénkem v kabině a na boku je tlačítko nouzového zastavení.
• Přímo na stroji jsou čtyři průmyslové zásuvky na společné liště: jedna modrá a tři červené, označené L1-L4. Rozvaděč obsahuje hlavní čtyřpólový jistič CHINT 63 A se ochranou proti unikajícímu proudu a sadu jističů pro jednotlivé výstupy. Kabina se zavírá na zámky a motorový prostor je přístupný z obou stran.
• Nafta se plní plnicím hrdlem na boku kabiny do nádrže v rámu o objemu 120 l. Spotřeba při trvalém výkonu je 9,3 l/h při 100 %, 7,3 l/h při 75 %, 5,3 l/h při 50 % a 3,4 l/h při 25 % zatížení. Z objemu nádrže vychází provoz přibližně 12,9 hodiny při 100 % zatížení. Součástí stroje je palivový, olejový a vzduchový filtr, výfukový systém s tlumičem. Základový rám má otvory pro vysokozdvižný vozík a závěsná oka pro manipulaci jeřábem.

Proč si ho zákazníci vybírají

• Motor Cummins a alternátor Stamford - značkové komponenty uvedené přímo na kabině.
• Třífázový výstup 400 V s výkonem 40 kVA (prime) / 45 kVA (standby).
• Tichá kabina - 72 dB ve 7 m.
• Nádrž 120 l v rámu - přibližně 12,9 hodiny provozu při 100 % zatížení.
• Řídicí jednotka ComAp AMF25 s displejem, ochranami a nouzovým zastavením.
• Průmyslové zásuvky přímo na stroji a jističe v uzamykatelném rozvaděči.
• Záruka 12 měsíců nebo 1 000 provozních hodin na motor i alternátor (platí, co nastane dříve).

Tip z praxe

Při plánování umístění počítejte s hmotností 1 040 kg a rozměry 2 280 x 950 x 1 250 mm. Základový rám má otvory pro vysokozdvižný vozík a závěsná oka. Elektrické připojení do sítě a případné automatické přepínání nechte provést kvalifikovanému elektrikáři.

Klíčové vlastnosti

• Výkon 40 kVA / 32 kW (prime), 45 kVA / 35 kW (standby)
• Palivo: nafta, nádrž 120 l
• Napětí 400 V, 50 Hz, třífázový, jmenovitý proud 59 A
• Motor Cummins 4BT3.9-G2, 4 válce, 3,9 l, turbo
• Alternátor Stamford S1L2-K1, IP 23, izolace H, AVR ±0,5 %
• Řídicí jednotka ComAp InteliLite 4 AMF25, 7místný displej
• Hladina hluku 72 dB ve 7 m
• Hlavní jistič 63 A, čtyři zásuvky na stroji, tlačítko nouzového zastavení
• Záruka 12 měsíců / 1 000 hodin

Použití / Instalace / Obsluha

• Určena pro provoz na naftu (dieselové palivo).
• Stroj se dodává v jednom kuse na rámu určeném k manipulaci vozíkem a jeřábem.
• Připojení do elektrické sítě musí provést kvalifikovaný elektrikář.
• Návod k instalaci, obsluze a údržbě (bezpečnostní pokyny, instalace, manipulace, uvedení do provozu, údržba baterie) je ke stažení u produktu.
• Náplně: motorový olej 10,9 l, chladicí kapalina (jen motor) 7,2 l.
